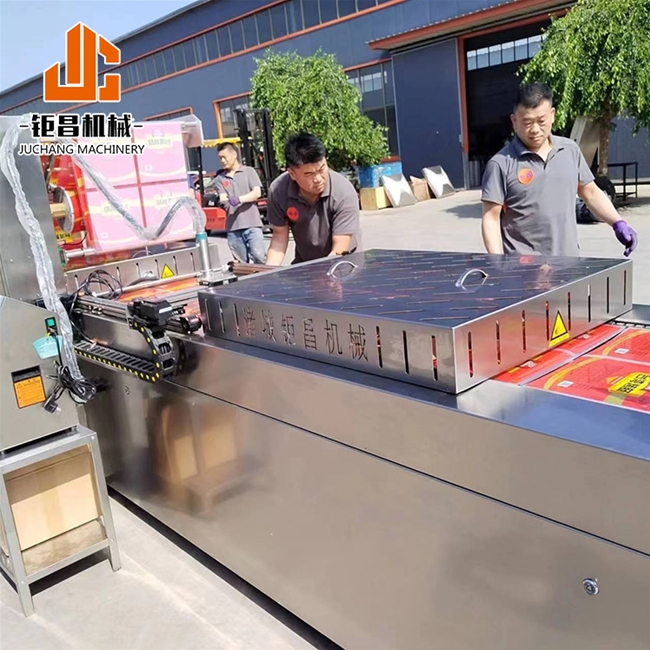

名称：全自动拉伸膜真空包装机
详细信息
产品设计核心理念：
设备使用操作安全。
低投入、高回报，投资安全。
售后定期回访，随叫随到，终生保障，持久安全。
节能：省钱、省人、省事、省心。
产品叙述：
一、DLZ420型全自动连续拉伸包装机特点：
1、采用日本三菱10.4英寸GOT1155彩色人机界面触摸屏。
2、1.5KW日本三菱伺服电机控制系统，高速高精度步进走速。采用日本、欧洲、台湾等电器。设有完善的安全保护措施。
3、光电跟踪，可选用彩盖膜或光膜进行包装，降低成本、提高产品档次。
4、采用组合模具，更换方便、一机多用，模具具有冷却系统。
5、可以根据用户产品包装要求，配备自动喷码系统。
6、根据用户产品包装要求，在抽真空的基础上可以充氮气或混合气体。
7、配有原装德国真空泵,真空度高，质量稳定，耐用可靠。
8、备有边角废料回收系统，保持环境卫生。
二、DLZ420型全自动连续拉伸膜包装机配置：
1、采用德国原装200型真空泵。电机功率4KW、抽气速率200立方米/时、压力0.1hpa。
2、废料回收系统:边角料采用模架卷入式回收装置经济环保。
3、成型模主体、真空封口模、横切刀由气缸同步控制，均采用台湾AirTAC（亚德客）产品。
4、日本三菱PLC(可编程序控制器)，型号：FX3U —80MTZS-A。三菱伺服电机（HC-SFS102）内置编码器。三菱运动模块(FX2N-2LC)。三菱温控模块(FX2N-4AD)。台湾明伟电源(DR-4524)。高标准配置保证走膜速度快、定位准、温控范围小等优点。
5、日本三菱10″彩色触摸屏,型号：GT1275-VNBA。分辨率VGA640*480点、256色显示。
6、光电跟踪系统采用日本松下色标传感器LX111型。 超佳识别光源红、绿、蓝。
7、采用进口不锈钢夹膜链条，可适用于各种厚度的软膜、硬膜、半硬膜的包装。
三、设备性能：
1、设备包装物模具尺寸:400-500mm×387 mm×60mm (长×宽×高)
2、包装效率：2-- 6次/min。
3、可根据客户需求配备打码机装置。
4、纵横切刀定位准确，切割平直，都具有安全防护。
5、纵切采用电机传动切割，降低能耗，减少空气污染。
6、包装报废率低，废角料少,低于2%。
四、设备材质：
设备主体采用铝镁合金及80*43不锈钢槽钢组成，表面包覆304食品级不锈钢，钢板厚度为2mm，做到表面美观大方，结实耐用。模具采用6061铝合金制作，所有铝件均做表面处理。其他部位采用不锈蚀材料或做防锈处理。
五、外形尺寸、整机重量及总功率：
1、设备外形尺寸：
6500mm×950mm×1860mm (长×宽×高)
2、整机重量：1800Kg
3、总功率： 14KW
六、设备特点：
1、设备架体采用80*43不锈钢槽钢连接支撑，表面包覆不锈钢板（SUS304），结构强度大，不易变形，保证了包装膜传递精度。
2、拉伸、包装、切断、三部分的模具均采用独立导柱导具结构，使架体不受力，设备主体不会产生变形、震动，模具调试方便快捷，上、下模具之间没有偏差。
3、在PLC上预留了多个接口，为以后配置辅助设备提供方便。
配置列表：
|
序号 |
名称 |
规格型号 |
数量 |
产地 |
|
1 |
真空泵 |
100型 |
2 |
德国 |
|
2 |
PLC（可编程序控制器） |
三菱（80点） |
1 |
日本 |
|
3 |
伺服电机及控制器 |
三菱（1.5KW） |
1 |
日本 |
|
4 |
人机界面(触摸屏) |
三菱(10.4英寸) |
1 |
日本 |
|
5 |
运动模块.温控模块 |
三菱 |
1 |
日本 |
|
6 |
接触器 |
施耐德 |
2 |
法国 |
|
7 |
急停开关 |
施耐德 |
2 |
法国 |
|
8 |
接近开关 |
欣菱NJ14-M12-AN61 |
1 |
国产 |
|
10 |
色表传感器（光电开关） |
松下LX111 |
1 |
日本 |
|
11 |
小继电器 |
施耐德 |
4 |
法国 |
|
12 |
按钮开关 |
施耐德 |
1 |
法国 |
|
13 |
固态继电器 |
施耐德 |
2 |
法国 |
|
15 |
电源控制器 |
施耐德 |
1 |
法国 |
|
16 |
分断器 |
施耐德 |
5 |
法国 |
|
17 |
夹膜链条 |
TYC/08B带附件 |
2 |
台湾 |
|
18 |
气动元件 |
亚德客 |
套 |
台湾 |
|
19 |
机架大梁 |
冷拉成型铝镁合金 |
2 |
专有 |
|
20 |
升降机构 |
自动升降自锁 |
2 |
专有 |
|
21 |
模具 |
铝合金 |
1 |
专有 |
|
22 |
横切刀 |
独立工作自动控制 |
4 |
专有 |
|
23 |
废料回收 |
支架式卷膜收料 |
1 |
专有 |
|
24 |
安全保护 |
不锈钢保护罩 |
4 |
专有 |
|
24 |
全自动喷码机 |
进口 |
1 |
进口 |
|
25 |
自动喷码机（装置） |
拖动伺服（台达） |
2 |
台湾 |
